ЗИГЗАГООБРАЗНАЯ АНТЕННА

СДЕЛАЙ САМ   |   Размещено:  06. 12. 2024 Admin   |

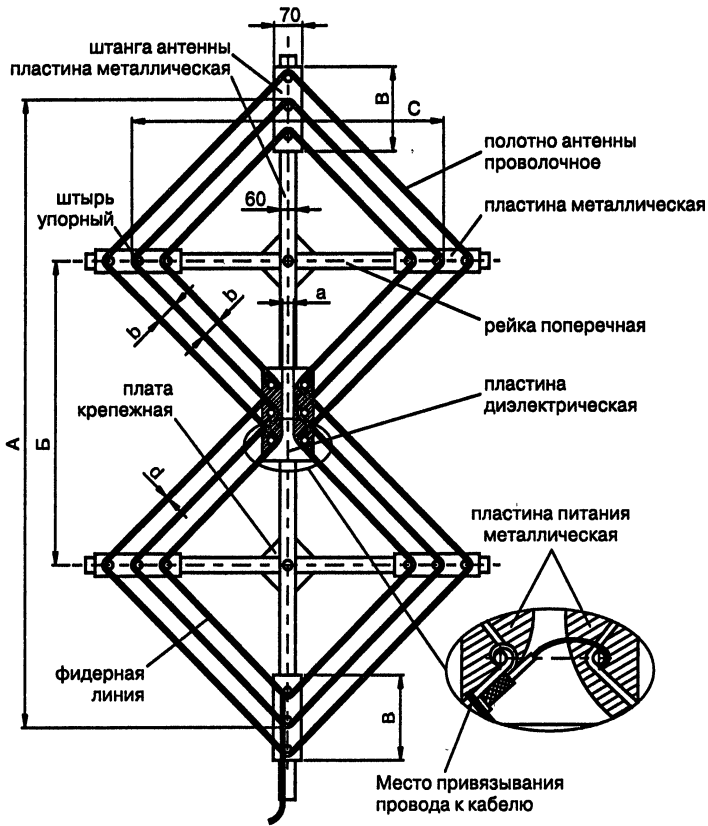

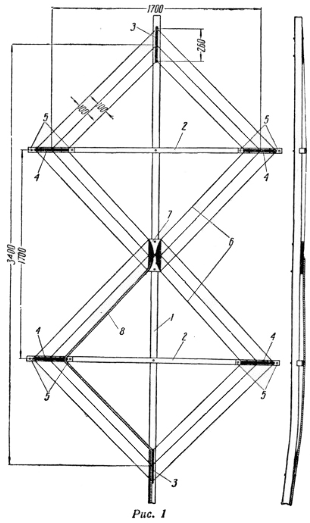

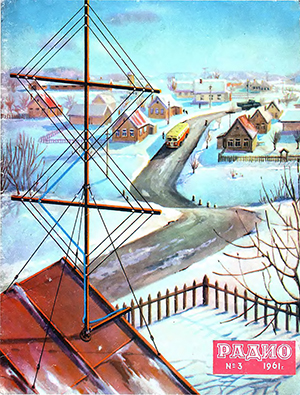

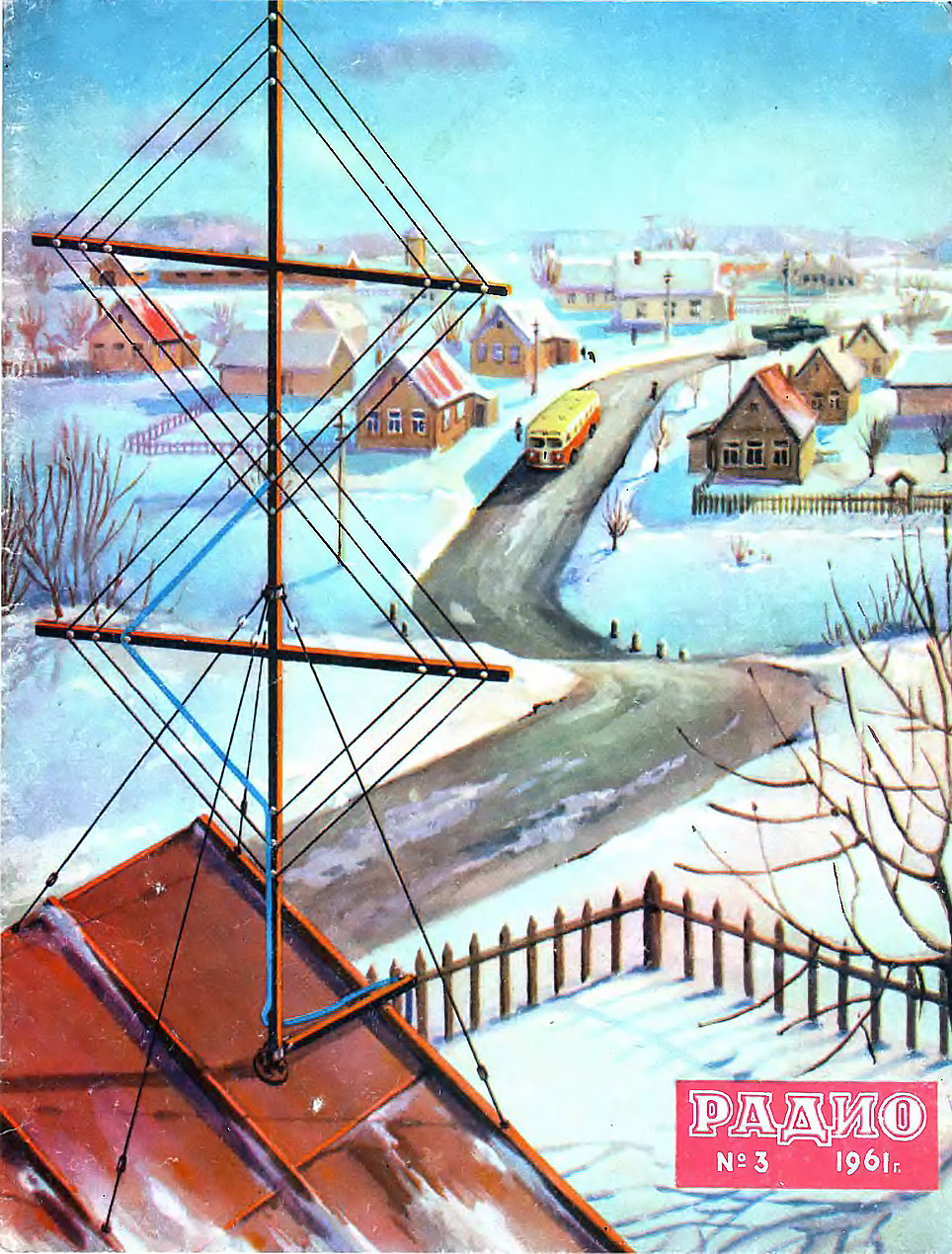

Кроме электрическиххарактеристик, не менее важным параметром антенны является ее конструкция, которая должна быть такой, чтобы с помощью несложных ннструментов её можно было собрать из широкодоступных ма-териалов. Это имеет особенно большое значение для ра¬диолюбителей Данная антенна обладает, на наш взгляд, этими каче¬ствами. На 1-й стр. обложки показано размещение этой антенны на крыше здания. Она рассчитана на работу в первых пяти каналах (50—100 Мгц)- Деревянный брусок 1 сечением 60x 60 мм.кв. (рис. 1) служит одновременно цен¬тральной стойкой антенны и мачтой. К бруску под углом 90° прикреплены две рейки 2 сечением 40х40 мм.кв.. Верхняя рейка укрепляется на расстоянии не менее 1100мм от вершины стойки. Рейки желательно врезать в централь¬ную стойку, а затем скрепить с ней гвоздем или болтом. Непосредственно к стойке снизу и сверху реек крепят две металлические планки 3; такие же планки 4, но через ди¬электрические прокладки 5 (например из органического стекла) устанавливают на концах реек. Плата 7 с точками питания размещена посредине между рейками; она состоит из двух закругленных металличе¬ских пластин, собранных на диэлектрической прокладке. После установки пластин 3, 4 и платы 7 натягивают полотно антенны, которое состоит из трех зигзагообраз¬ных проводов 6 диаметром 2—3 мм (или антенного канати¬ка). Провода зигзагов параллельны друг другу. В местах изгиба они припаиваются к планкам и пластинам пла¬ты питания.

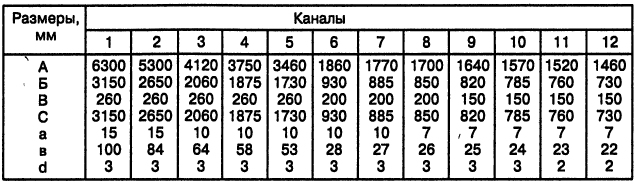

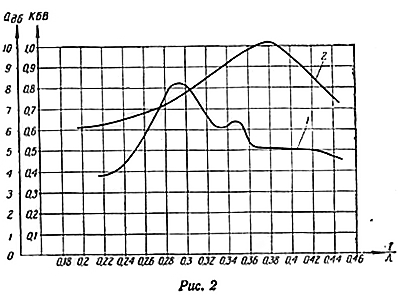

Кабель 8 (W=75 ом) подвязывают к центральной стойке и по одному из внутренних проводов полотна антенны прокладывают к точкам питания. Оплетку ка¬беля припаивают к пластине, соединенной с проводом, к которому он подвязан, а центральный проводник кабеля — к противоположной пластине. Размеры деталей, не указанные на рис. 1, можно вы¬бирать произвольными. Электрические параметры антенны приведены на рис. 2: кривая 1 — коэффициент бегущей волны КБВ в 75-омном кабеле в рабочем диапазоне частот ( l— длина полотна антенны, измеренная между двумя соседними изгибами), кривая 2 — коэффициент направленного действия. При установке антенны на крыше здания оттяжки не следует располагать вблизи полотна антенны. Для уменьшения их влияния на диаграмму направлен¬ности антенны оттяжки следует прерывать изоляторами. Расстояние между соседними изоляторами должно быть порядка λмин/4 , где λмин — минимальная длина волны рабочего диапазона.





Инж. К. Харченко РАДИО №3 1961

 ПРИЛОЖЕНИЕ:
По материалам книги "Массорин В.В. Как собрать антенны для связи, телевидения, Wi-Fi своими руками. — СПб.: Наука и техника, 2011. — 320 с.: ил."
